光伏支架在整個電站系統中雖然不是最顯眼的部件，卻起著承上啟下的關鍵作用。它不僅要牢牢固定住太陽能電池板，并讓它們以最佳角度吸收陽光，從而最大限度地提高發電量，更直接關系到整個電站的長期安全和穩定運行。



因此，在屋頂安裝光伏系統前，必須做好評估。需要重點關注的方面包括：屋頂本身的類型和結構、能承受多少額外的重量（荷載能力）、屋面用的什么材料（比如是 TPO/PVC 防水卷材、彩鋼板，還是瓦片）、屋頂已經用了多少年以及還能用多久、屋面上是否有空調外機等現有設備，當然，還要符合當地的建筑規范和消防安全要求。

這篇文章將為您梳理介紹目前主要的屋頂光伏支架系統，講清楚它們的特點和適合用在什么地方，希望能幫助您為自己的廠房或建筑選擇適合支架方案。

一、適用于平屋頂或低坡度屋頂的光伏支架

我們常見的平屋頂或者坡度比較低的屋頂（一般坡度在 1 到 10 度之間），安裝平屋頂光伏支架時，主要得考慮兩個核心問題：一是屋頂能不能承受住新增的光伏系統的重量，二是如何保護好屋頂原有的防水層不被破壞。特別強調，項目開始前，務必請專業的結構工程師來準確評估屋頂的承重能力。

1、配重式支架系統 (也叫“壓載式”)

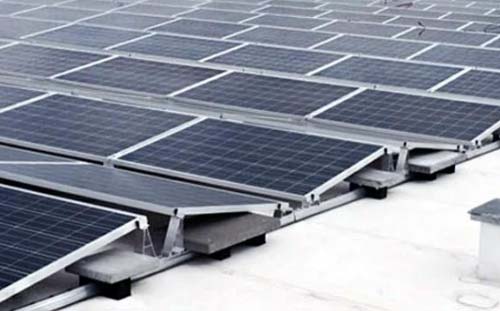

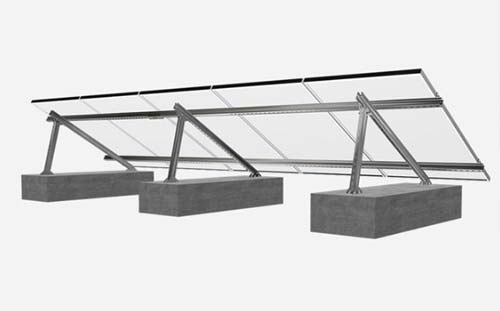

這種系統簡單來說，就是依靠水泥墩或其他重物的自身重量，把光伏支架和組件“壓”在屋頂上，通常不需要在屋面上打孔。它比較適合用在坡度非常平緩（一般建議小于 7 度）、并且結構承重足夠結實的屋頂。這種方式會給屋頂增加額外的固定重量，通常在每平方米幾十公斤（大致相當于 3-7 PSF，即磅/平方英尺），具體數值取決于當地風力大小和系統設計。太陽能板一般會以 5 到 15 度這樣的小傾角安裝。

它的主要好處是能有效保護屋頂，因為不打孔，就不會破壞防水層，也有利于維持屋頂原有的保修承諾。同時，由于省去了現場打孔和做防水的工序，安裝起來也比較快。不過，這種方式的局限性也比較明顯。最主要的是它自身很重，對建筑的承重能力是個考驗，不是所有屋頂都能用。另外，為了防止水泥墩或支架長時間壓著對屋面材料（特別是 TPO/PVC 這類卷材）造成磨損，通常需要在下方墊一層保護墊。而且，它只適用于坡度非常小的屋頂。



2、打孔固定式支架系統 (機械固定式)

如果屋頂承重能力有限，或者屋頂坡度比較大，用不了純配重的方式，那么通常就得采用打孔固定的方法。這種系統是通過螺栓或者專門的連接件，穿透屋面，把支架直接牢牢地固定在屋頂的結構層上（比如固定在檁條、混凝土屋面板或者鋼梁上）。我們常說的三角支架很多就是用這種方式安裝的。這類支架通常設計成三角形，能讓太陽能板以更大的角度（比如 5 度到 45 度之間）傾斜安裝，以便獲得更好的發電效果。

這種固定方式優點是適用范圍廣，對屋頂坡度和承重能力的限制相對小一些。由于是直接錨固在建筑結構上，所以非常牢固，抗風能力很強。并且，它能實現更大的安裝傾角，在某些地區有助于提高發電量。但它主要的挑戰在于，打孔穿透屋面就增加了漏水的風險，因此對打孔點的防水密封處理技術和所用材料的要求特別高，必須做到萬無一失。安裝過程也相對要復雜些，需要精確定位、打孔，還要做好專業的防水處理。

3、混合式支架系統

還有一種混合式系統，顧名思義，它結合了配重和打孔固定的特點。一般是在整個光伏方陣的關鍵位置，比如邊緣、角落等風力影響較大的地方，采用打孔固定，而方陣內部則使用配重塊。這樣做的目的是在控制總重量、成本和保證系統安全穩定之間找到一個平衡點。

二、 適用于瓦屋頂的光伏支架

雖然在現代大型廠房上比較少見，但有些特定類型的建筑（比如一些特色酒店、辦公樓的裙樓或附屬用房）可能會用到瓦屋頂。

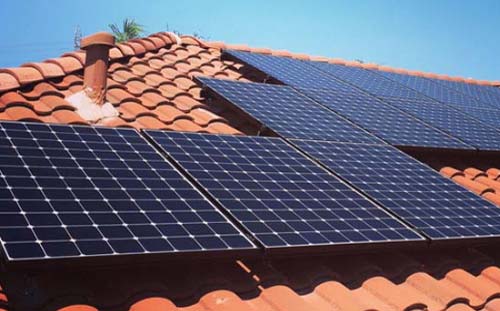

在瓦屋頂上安裝光伏，需要用到特制的掛鉤。這些掛鉤通常要小心地安裝在瓦片下面，固定在屋頂的承重結構（如椽子或掛瓦條）上，然后連接上支架導軌，最后再用壓塊把太陽能板固定在導軌上。整個安裝過程都要非常小心，避免把瓦片弄碎。掛鉤穿出瓦片的地方，必須用配套的防水板做好嚴密的防水處理。

這種系統的優點是能夠在瓦屋頂上實現可靠的固定。但缺點也比較突出：安裝起來比較費時費力，人工成本相對高；操作時有損壞瓦片的風險，對安裝師傅的技術和細心程度要求很高；而且，防水處理至關重要，通常比金屬屋面的防水要更復雜，需要格外注意。

三、金屬屋頂光伏支架系統

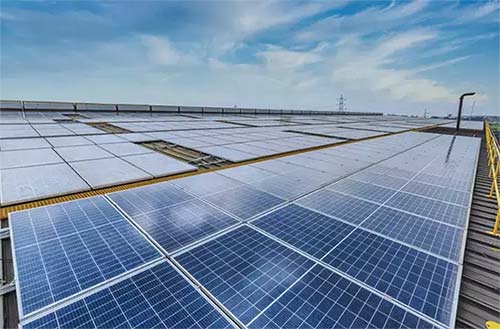

金屬屋頂，特別是彩鋼瓦屋頂，由于它耐用、壽命長、施工快等優點，在各類廠房、倉庫、物流園等建筑上應用非常普遍。針對金屬屋頂的光伏支架技術也發展得比較成熟和高效。

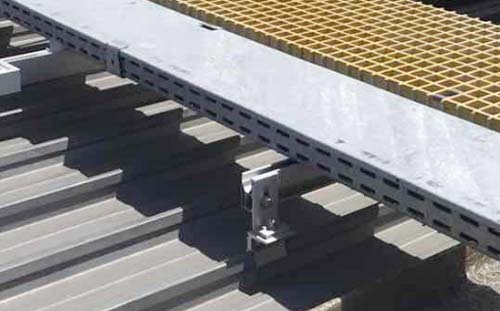

1、適用于梯形和波紋金屬板（如彩鋼瓦）的支架

這類屋頂包括我們最常見的梯形斷面板（俗稱“彩鋼瓦”）和正弦波浪形的波紋板。給這類屋頂安裝光伏支架，通常是直接把支架固定在金屬板凸起的波峰上。固定方式主要有兩種：

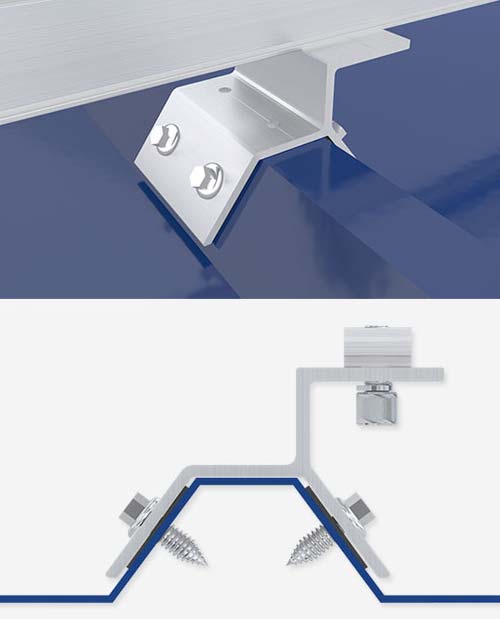

● 專用夾具：對于某些特定板型的梯形彩鋼瓦，可以使用特制的夾具，夾在波峰的側面來固定，這種方式不需要打穿屋面板。
● 自攻螺釘/專用螺栓： 這是更常見的方法。用帶防水墊片的螺釘或螺栓，直接打穿金屬板的波峰，固定到下方的檁條或屋面結構上。

對于波紋板，會需要用帶有弧形墊片的螺栓或者馬鞍形的夾具，使其能更好地貼合波浪形的波峰。安裝時，支架系統通常設計成緊貼屋面安裝 (Low Profile)，以減少風的阻力。



2、適用于直立鎖邊金屬屋面的支架

這種金屬屋面的特點是它的接縫是垂直立起來的（“直立鎖邊”），這種結構為安裝光伏支架提供了極大的便利。其主要安裝方式是使用專用的金屬夾具，直接“抱”住或者夾在直立的鎖邊上，完全不需要在金屬屋面板上打任何孔洞。安裝時，太陽能板可以平行于屋面鋪設，也可以通過帶角度的支架來抬高（傾斜安裝）。抬高角度可以增加發電量，但會增加支架成本和整體迎風面積，并可能需要拉大排布間距來避免前后排的陰影遮擋。

直立鎖邊屋面方案的最大亮點在于其“不打孔”安裝，能夠完美地保護屋面的完整性，不影響屋頂的原有質保，這對很多業主來說非常有吸引力。同時，這種夾具式安裝通常非常快速、便捷，而且固定得非常牢固可靠。相對而言，它的不足之處主要是這種專用夾具本身的成本可能比用于彩鋼瓦屋面的普通螺栓要高一些，并且它要求屋面必須是標準的直立鎖邊類型才能使用。

一般使用夾具固定到屋頂接縫處而不穿透屋頂，可以齊平或傾斜面板安裝。較高的傾斜度可以提高產量，但也會增加成本并且需要行間距。
