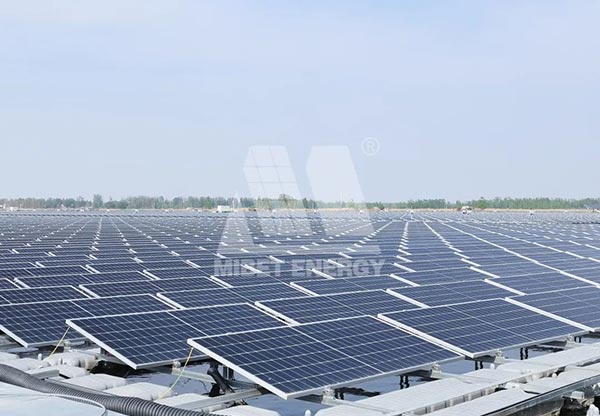

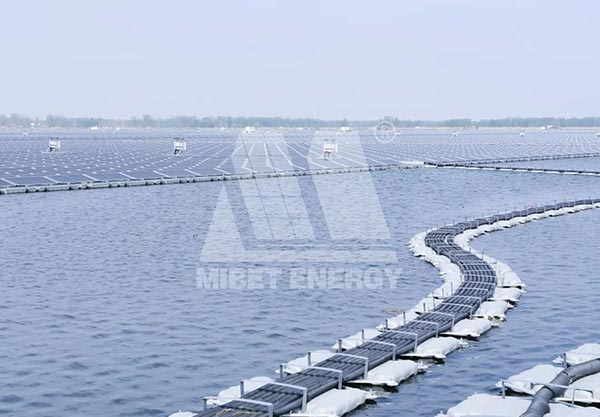

近期，由邁貝特提供支架的江蘇沛縣72MW光伏電站竣工發電！針對項目當地水面情況，為該客戶提供了G5M漂浮支架系統，通過最大化利用現有水域，滿足用戶需求裝機量，實現降低成本，提升效率的目的。團隊主要從漂浮方陣、錨固、線纜浮筒、箱變浮臺、接地系統這幾個方面為用戶提供優質的產品和服務。



該項目地處江蘇徐州沛縣龍固鎮，屬暖溫帶半濕潤季風氣候，冬冷夏熱，光能和熱能豐富，適宜的氣候與豐富的光照量是其鋪設光伏電站優勢條件之一。

項目總占地面積約為3.90k㎡，年發電量大約6240萬kw/h，按項目實際情況，采用“高密度聚乙烯（HDPE）浮筒+鍍鎂鋁鋅軌道材質”相組合的結構設計，安裝角度為15°，水位變化10m，風荷載25m/s，雪荷載0.31KN/㎡，可應對惡劣天氣環境的侵蝕。

項目系統特點

1、材質選用精良

浮體材質采用高密度聚乙烯(HDPE)，具有輕便環保可回收的特點，搭配鋁合金支撐腿，可降低用料成本。壓塊材質為鋁合金AL6005-T5，軌道支架選用防腐性能優異的鍍鎂鋁鋅，價格經濟實惠，在材料成本上，幫助用戶實現更優的性價比。



2、結構性能優異

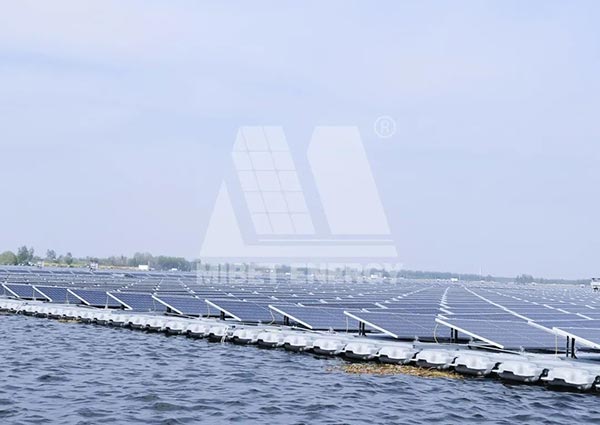

結構設計上，采用并兩排設計，新型模塊化排布易于安裝；在浮筒與浮筒之間選用嵌入式結構固定，增強系統穩固性；同時利用卡槽式結構設計，支撐腿可最大限度固定組件。

通過增大單個浮體尺寸提升承載能力，且在滿足項目浮力要求的情況下，降低浮筒整體高度，達到降低成本，減少裝柜量降低運費成本的目的。

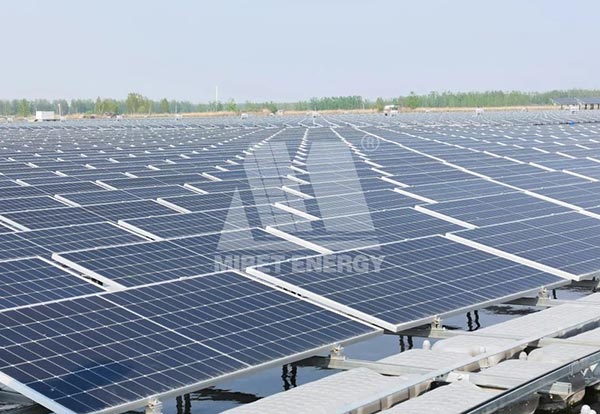

基于水上漂浮光伏系統安裝和后期運維人員的安全性考慮，邁貝特將浮體方陣中間過道寬度尺寸設為2.5m，以便安裝組串式逆變器支架和線纜橋架；浮體方陣兩側過道寬為1.5m，滿足安全行走條件，更具保障性。



3、克服地形困難

由于項目建設于卞莊龍東礦采煤沉陷區內，地勢情況較為復雜，在設計時會受到高低不平的水底環境限制，邁貝特團隊憑借多年的經驗和卓越的技術克服地形問題，結合實際情況設計系統矩形排布，增加抗風性能，使錨固受力更加均勻，每個方陣裝機容量約為3.8MW。

由于地形影響，在錨固方式上邁貝特精心研磨，為了確保系統穩固，采用打樁錨固形式，南北錨固間隔4.8米，東西錨固間隔7.1米。



首先，預制樁采用GPS高精度定位測量的坐標先行打入水域，隨后由打樁船將其打入預定深度，同時配合錨固抱箍器與抱樁器來適應大水位變化和調節。

由于樁點存在巖層無法打入的問題，故而使用沉錨配合彈力繩適應水位變化。依據環境因地制宜地采取精密打樁固定方式，讓系統更具穩固性能。

除此之外，G5M系統組件具有較強的兼容性和耐候性，可適應市場所有規格組件，浮體系統通過紫外老化、氣密性測試、抗沖擊等行業檢測標準。

作為行業領先的光伏系統解決方案提供商，邁貝特始終堅持讓綠色能源更加安全高效，在光伏領域厚積薄發，牢牢把握全球綠色能源轉型趨勢，不斷為廣大客戶提供優質、高效、創新的產品和服務。
